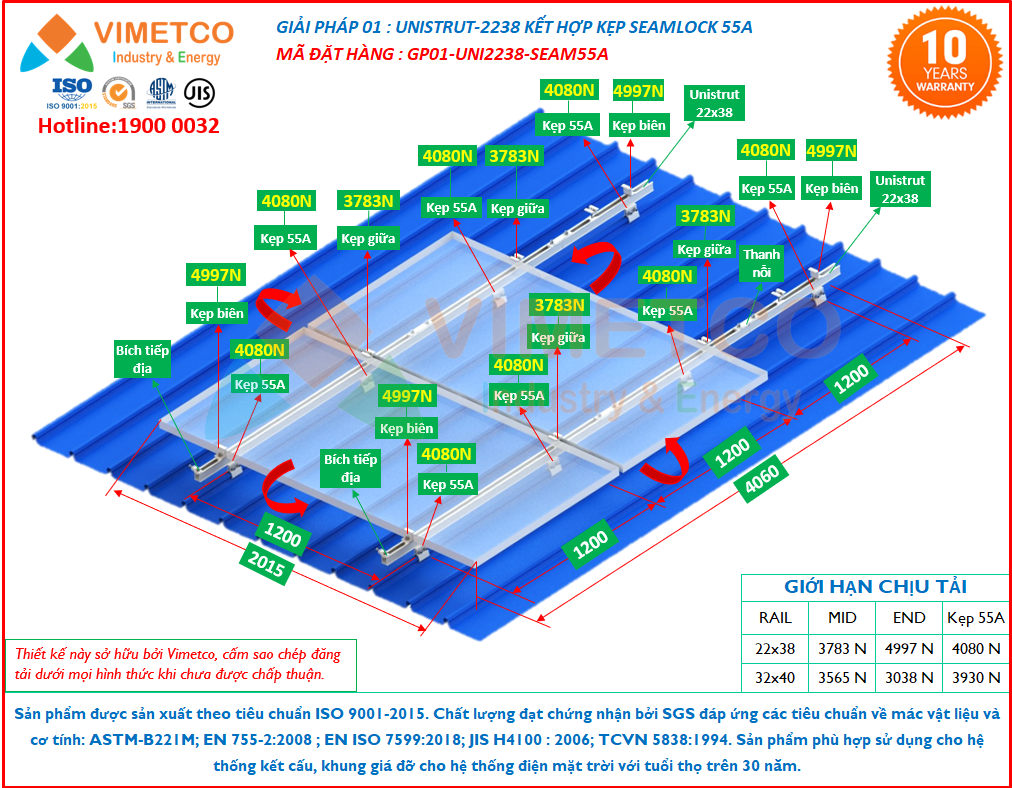

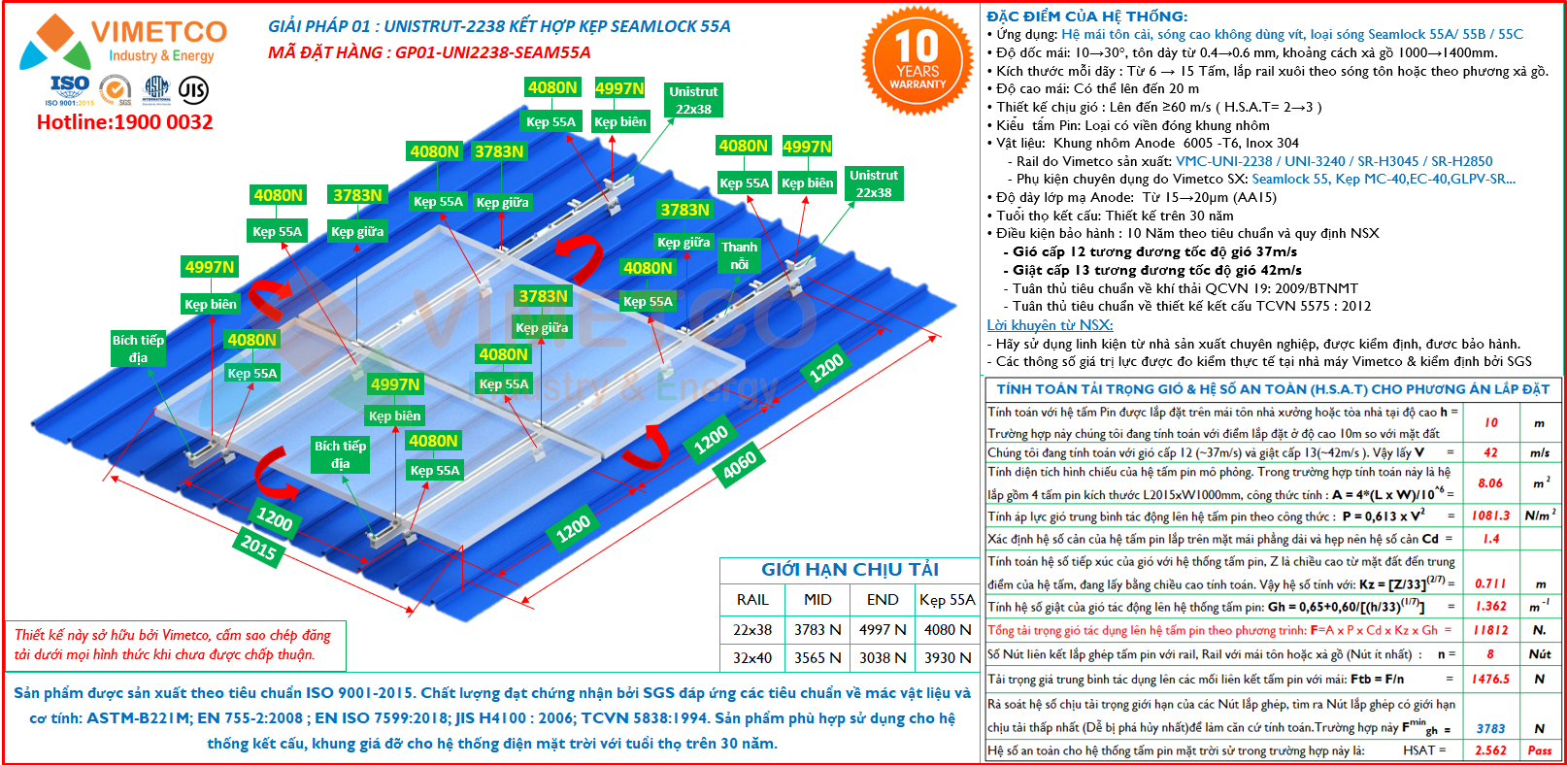

GIẢI PHÁP 01 : UNISTRUT-2238 KẾT HỢP KẸP SEAMLOCK 55A

MÃ ĐẶT HÀNG : GP01-UNI2238-SEAM55A

ĐẶC ĐIỂM CỦA HỆ THỐNG:

• Ứng dụng: Hệ mái tôn cài, sóng cao không dùng vít, loại sóng Seamlock 55A/ 55B / 55C

• Độ dốc mái: 10→30°, tôn dày từ 0.4→0.6 mm, khoảng cách xà gồ 1000→1400mm.

• Kích thước mỗi dãy : Từ 6 → 15 Tấm, lắp rail xuôi theo sóng tôn hoặc theo phương xà gồ.

• Độ cao mái: Có thể lên đến 20 m

• Thiết kế chịu gió : Lên đến ≥60 m/s ( H.S.A.T= 2→3 )

• Kiểu  tấm Pin: Loại có viền đóng khung nhôm

• Vật liệu:  Khung nhôm Anode  6005 -T6, Inox 304

     - Rail do Vimetco sản xuất: VMC-UNI-2238 / UNI-3240 / SR-H3045 / SR-H2850

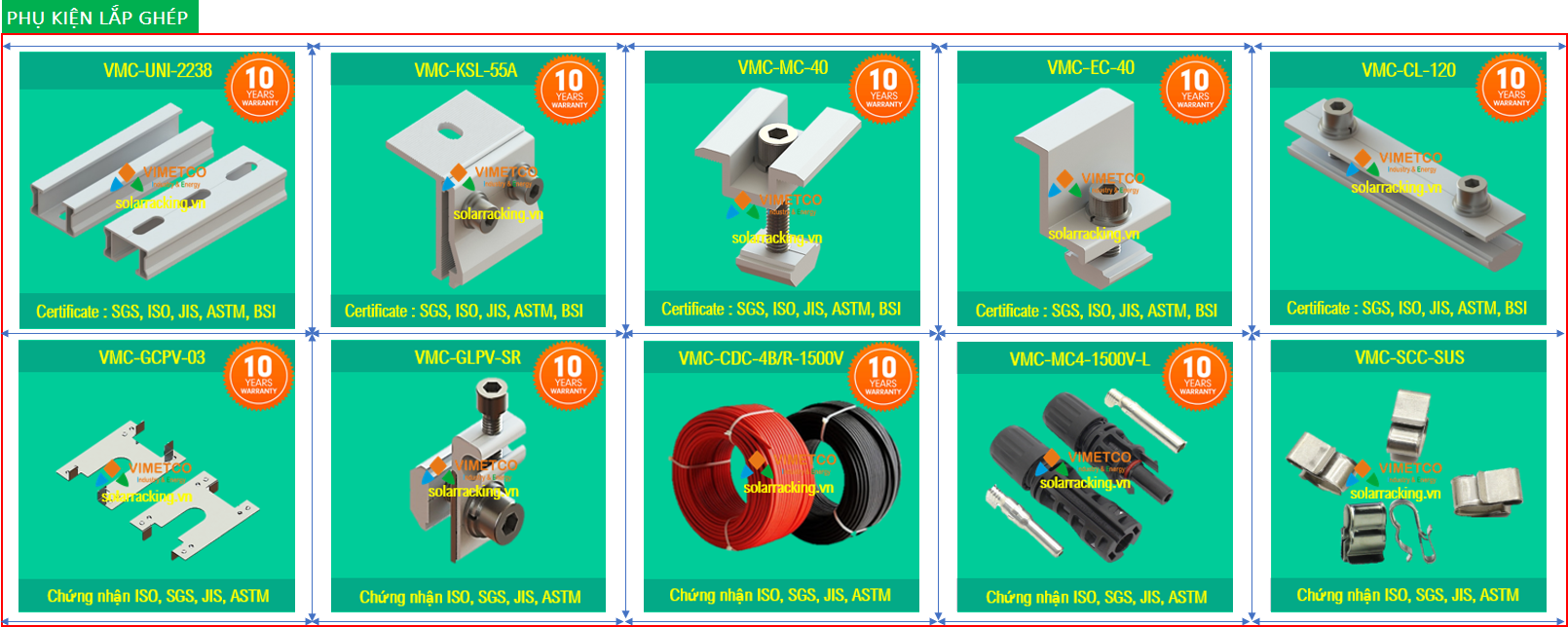

     - Phụ kiện chuyên dụng do Vimetco SX: Seamlock 55, Kẹp MC-40,EC-40,GLPV-SR...

• Độ dày lớp mạ Anode:  Từ 15→20µm (AA15)

• Tuổi thọ kết cấu: Thiết kế trên 30 năm

• Điều kiện bảo hành : 10 Năm theo tiêu chuẩn và quy định NSX

    - Gió cấp 12 tương đương tốc độ gió 37m/s

    - Giật cấp 13 tương đương tốc độ gió 42m/s

    - Tuân thủ tiêu chuẩn về khí thải QCVN 19: 2009/BTNMT

    - Tuân thủ tiêu chuẩn về thiết kế kết cấu TCVN 5575 : 2012

Lời khuyên từ NSX:

- Hãy sử dụng linh kiện từ nhà sản xuất chuyên nghiệp, được kiểm định, đươc bảo hành.

- Các thông số giá trị lực được đo kiểm thực tế tại nhà máy Vimetco & kiểm định bởi SGS
